При выборе физического сервера в характеристиках иногда встречаются обозначения 1U, 2U или 4U. Для человека, который привык сравнивать процессоры, оперативную память и диски, эти цифры выглядят как второстепенная техническая информация. Кажется, что размер металлического корпуса никак не связан с работой сайта: какая разница, занимает сервер одну часть стойки или несколько, если внутри установлен нужный процессор и достаточно памяти.
На самом деле форм-фактор влияет на физические возможности машины гораздо сильнее, чем кажется. От высоты корпуса зависит, сколько в него можно установить накопителей, плат расширения, видеокарт, блоков питания и вентиляторов. Меняется организация охлаждения, удобство обслуживания и даже то, какие процессоры можно использовать без проблем с температурой и шумом.
При аренде готового выделенного сервера клиенту редко нужно самостоятельно выбирать корпус. Провайдер уже подобрал подходящую платформу и разместил её в стойке. Но понимать разницу между 1U, 2U и более крупными машинами полезно, особенно если сравниваются специализированные конфигурации с большим количеством дисков, несколькими GPU или необычными требованиями к расширению.
Буква U означает rack unit, то есть единицу высоты серверного оборудования в стандартной стойке. Один юнит составляет 44,45 мм. Поэтому сервер 1U имеет высоту примерно 4,4 сантиметра, 2U занимает около 8,9 сантиметра, а 4U — около 17,8 сантиметра.
Ширина у стандартного стоечного оборудования обычно остаётся одинаковой, потому что оно устанавливается в 19-дюймовую стойку. Меняется прежде всего высота корпуса и внутреннее пространство.

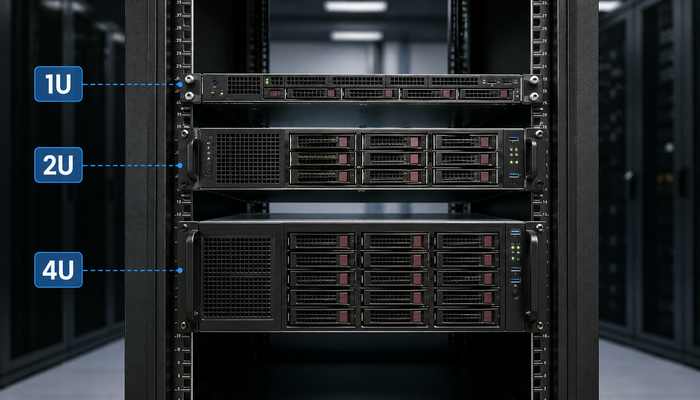

Чем физически отличаются серверы 1U 2U и 4U
Сервер 1U можно представить как очень плоскую и плотную машину. Внутри необходимо разместить материнскую плату, процессор, память, накопители, блоки питания, сетевые адаптеры и охлаждение в корпусе высотой всего несколько сантиметров.
Для дата-центра такая плотность очень выгодна. В стандартную стойку можно установить большое количество серверов 1U, поэтому провайдер эффективно использует дорогое место. Именно по этой причине такой форм-фактор очень распространён у хостинговых компаний.
Компактность, однако, требует компромиссов. В маленьком корпусе меньше места для больших радиаторов и вентиляторов, поэтому охлаждение строится вокруг нескольких небольших высокооборотных вентиляторов, которые проталкивают воздух от передней части сервера к задней.
Такая машина может быть очень шумной. Для дата-центра это не проблема: серверные залы и без того не предназначены для комфортной работы людей. В офисе или квартире тот же сервер способен звучать как небольшой промышленный прибор.
Для хостинга сайта шум совершенно не важен, если оборудование находится в дата-центре. Гораздо интереснее, что небольшая высота ограничивает внутреннее пространство.
В 1U можно установить очень мощные процессоры, много оперативной памяти и несколько быстрых накопителей. Современные серверные платформы умеют размещать впечатляющую конфигурацию даже в таком компактном корпусе. Но количество полноразмерных плат расширения, больших видеокарт и дисковых корзин всё равно ограничено физикой.
Почему 2U часто становится универсальным форматом
Сервер 2U в два раза выше 1U, и это заметно увеличивает свободу компоновки. Внутри легче разместить большие радиаторы, больше накопителей, дополнительные контроллеры и полноразмерные платы PCI Express.
Для владельца обычного сайта это не означает, что 2U автоматически быстрее. Один сервер 1U может иметь более современный процессор и легко обгонять старую 2U-машину. Форм-фактор говорит о физической конструкции, а не о производительности.
Но если требуется специфическая конфигурация, дополнительные два-три сантиметра внутреннего пространства могут сильно изменить возможности системы.
Например, сервер хранения данных может иметь множество фронтальных корзин для дисков. Чем больше корпус, тем проще разместить большое количество накопителей и организовать нормальный воздушный поток вокруг них.
То же относится к платам расширения. В сервер могут устанавливаться дополнительные сетевые адаптеры, RAID-контроллеры, специальные ускорители, карты Fibre Channel и другое оборудование. В 2U обычно значительно проще разместить несколько таких устройств.
Ещё заметнее преимущество становится при использовании GPU. Производительные видеокарты часто имеют крупные системы охлаждения и занимают несколько слотов. Некоторые серверные ускорители специально рассчитаны на плотные серверные платформы, но даже для них корпус должен быть спроектирован соответствующим образом.
Поэтому физический сервер с GPU часто имеет высоту 2U, 4U или использует специализированное шасси. Это не правило без исключений, но размещать несколько мощных ускорителей в крайне тонком корпусе значительно сложнее.
Увеличенный корпус также упрощает охлаждение. Можно использовать более крупные вентиляторы или организовать воздушный поток так, чтобы горячие компоненты меньше мешали друг другу.
Но это не означает, что сервер 2U всегда холоднее 1U. Температура зависит от мощности компонентов, конструкции шасси, скорости вентиляторов и условий дата-центра. Хорошо спроектированный 1U способен совершенно нормально охлаждать очень производительные процессоры.
Просто инженерам приходится добиваться этого при более жёстких физических ограничениях.
Сервер 4U предоставляет ещё больше пространства. По высоте он уже напоминает довольно крупный системный блок, уложенный горизонтально и установленный в стойку.
Такие корпуса часто используют для конфигураций с большим количеством накопителей, нескольких GPU или другого оборудования, которое трудно разместить в компактной машине.
Например, сервер для машинного обучения может содержать несколько полноразмерных вычислительных ускорителей, каждому из которых требуется питание и эффективное охлаждение. Большой корпус позволяет расположить их с достаточными промежутками и организовать мощный воздушный поток.
Для обычного веб-сервера такой размер обычно просто не требуется.
Больше корпус не означает более мощный сервер
Одна из самых простых ошибок — воспринимать размер сервера как показатель его мощности. Логика кажется естественной: если 4U в четыре раза выше 1U, значит внутри наверняка находится в несколько раз более мощное оборудование.
На практике всё может быть наоборот.
Современный 1U-сервер с новым процессором AMD EPYC или Intel Xeon может значительно превосходить старую 4U-машину по вычислительной производительности. Большой корпус может использоваться вообще не ради CPU, а ради большого количества дисков.
Представим два сервера. Первый 1U содержит один современный процессор, 256 ГБ RAM и два NVMe. Второй 4U имеет более старый CPU, 64 ГБ памяти и двадцать четыре больших HDD. Второй сервер намного крупнее физически, но для динамического сайта первый может быть во много раз быстрее.
Зато в роли файлового архива второй способен предложить десятки или даже сотни терабайт хранения.
Поэтому форм-фактор имеет смысл читать как подсказку о конструкции, а не как характеристику производительности.
Для обычного сайта важнее конкретные параметры: модель процессора, объём памяти, дисковая подсистема и сетевой канал. Если подходящая конфигурация помещена в 1U, нет никакой практической причины искать 2U только ради более крупного корпуса.
Интерес к форм-фактору появляется тогда, когда нужны дополнительные возможности расширения.
Когда размер физического сервера действительно важен для проекта
Первый сценарий связан с большим количеством дисков. Сервер баз данных или обычный веб-сервер часто прекрасно обходится двумя или четырьмя накопителями. Но файловое хранилище, медиасервер, архив или система резервного копирования могут требовать десятки дисков.
В этом случае физическое пространство на передней панели становится реальным ограничением. Корпус должен вместить большое количество дисковых корзин, контроллеров и соответствующую систему охлаждения.
У серверов хранения встречаются 2U-модели с большим количеством 2,5-дюймовых накопителей и ещё более крупные корпуса, рассчитанные на 3,5-дюймовые HDD.
Размер самого диска тоже имеет значение. В то пространство, где размещается один крупный 3,5-дюймовый HDD, можно организовать более плотную установку компактных серверных SSD.
Поэтому число доступных дисков нельзя определить только по высоте корпуса. Конкретная конструкция передней панели имеет не меньшее значение.
Второй сценарий — GPU. Как мы уже разбирали в серии про физический сервер с GPU, вычислительные ускорители нужны далеко не каждому проекту. Но если задача действительно использует несколько мощных видеокарт, корпус становится одним из ключевых ограничений.
Ускорителям требуется место, питание и охлаждение. Даже если материнская плата имеет достаточное количество PCI Express линий, установить четыре большие карты в корпус, физически не рассчитанный на такую конфигурацию, невозможно.
Поэтому GPU-серверы проектируются как единая система. Нельзя просто взять обычную машину и считать, что любое количество ускорителей можно добавить позже.
Третий сценарий связан с сетевыми адаптерами и специализированными контроллерами. Обычному сайту часто достаточно встроенных сетевых портов. Более сложной инфраструктуре могут потребоваться дополнительные интерфейсы 10, 25, 40 или 100 Гбит/с, карты для подключения систем хранения, аппаратные RAID-контроллеры и другие устройства.
Все они занимают слоты PCI Express и физическое место внутри машины.
В компактном 1U количество доступных слотов может быть ограничено. Для стандартной задачи это совершенно не важно, но при создании специализированного сервера расширяемость нужно проверять заранее.
Четвёртый момент — обслуживание.
Большой корпус обычно даёт инженеру больше физического пространства для доступа к компонентам. Однако современные корпоративные серверы 1U тоже спроектированы для быстрого ремонта: диски, блоки питания и некоторые вентиляторы можно менять снаружи или после снятия верхней крышки.
Поэтому сама высота не определяет удобство обслуживания. Намного важнее конкретная конструкция и наличие горячей замены нужных компонентов.
Форм-фактор влияет и на плотность размещения в дата-центре, а значит, косвенно на стоимость услуги. Место в стойке не бесплатно. Сервер 4U занимает столько же вертикального пространства, сколько четыре машины 1U.
Для хостинг-провайдера это серьёзный экономический фактор. Чем крупнее оборудование, тем меньше серверов помещается в одну стойку и тем больше ресурсов приходится выделять на его размещение.
При аренде готового выделенного сервера эта стоимость уже включена в тариф. Пользователь обычно не видит отдельной строки аренда 2U. Но провайдер учитывает плотность оборудования при формировании цены.
При colocation ситуация становится заметнее. Если клиент размещает собственный сервер в дата-центре, стоимость может напрямую зависеть от количества занимаемых юнитов. Машина 4U занимает в четыре раза больше вертикального пространства, чем 1U, и потенциально обходится дороже в размещении.
Правда, реальная цена определяется не только высотой. Большое значение имеет потребляемая электрическая мощность. Очень производительный GPU-сервер способен занимать всего несколько юнитов, но потреблять столько энергии, что именно питание станет главным ограничением стоимости.
Тепловыделение тесно связано с энергопотреблением. Почти вся электроэнергия, потребляемая сервером, в конечном итоге превращается в тепло, которое дата-центру необходимо отвести.
Поэтому очень плотная установка мощных серверов создаёт серьёзные требования к охлаждению стойки. Теоретически в 42U можно заполнить почти всё пространство компактными 1U-машинами, но дата-центр должен ещё обеспечить достаточное питание и отвод тепла для всей этой плотности.
Именно из-за этого современная серверная инфраструктура ограничивается не только количеством свободных юнитов.
Для владельца одного арендованного сервера большая часть этих инженерных вопросов остаётся на стороне провайдера. Не нужно рассчитывать воздушные потоки и распределение нагрузки по стойке. Но понимание форм-фактора помогает лучше читать характеристики машин.
Например, если предлагается очень компактный сервер с большим количеством мощных компонентов, имеет смысл обратить внимание на то, является ли эта конфигурация штатной серверной платформой. Профессиональные производители тщательно проектируют охлаждение, и сама по себе высокая плотность не является проблемой.
Другое дело самосборная машина в корпусе, где мощное оборудование установлено на пределе возможностей охлаждения. Для долгой круглосуточной эксплуатации это может иметь значение.
При выборе аренды обычно достаточно репутации провайдера и понимания того, какое оборудование он использует. Если серверная платформа штатно рассчитана на установленный процессор, память, диски и карты расширения, клиенту нет необходимости беспокоиться о количестве юнитов.
То же относится к охлаждению процессора. Низкий 1U не позволяет поставить огромную башенную систему охлаждения, привычную по домашним компьютерам. Вместо этого используются специальные низкопрофильные радиаторы и мощный поток воздуха через весь корпус.
Поэтому сравнивать серверное охлаждение с обычным настольным ПК по размеру радиатора неправильно. В стойке работает совсем другая схема.
Воздух обычно поступает через переднюю часть корпуса и выходит сзади. В дата-центре серверы ориентированы одинаково, а стойки организуются так, чтобы холодный и горячий воздух не смешивались без необходимости.
Маленькие вентиляторы 1U вращаются очень быстро именно потому, что должны перемещать большой объём воздуха через узкий канал корпуса.
В 2U появляется возможность использовать более крупные вентиляторы и большие радиаторы. Это может уменьшить требуемую скорость вращения, хотя шум внутри дата-центра всё равно никого особенно не беспокоит.
Для домашнего сервера разница уже становится существенной. Старый промышленный 1U может быть настолько шумным, что держать его в жилом помещении практически невозможно. 2U или 4U с крупными вентиляторами иногда проще сделать относительно тихим.
Но для хостинга коммерческого сайта я бы вообще не ориентировалась на домашнее размещение серьёзной физической машины. Стабильное питание, резервная сеть, охлаждение и физическая безопасность профессионального дата-центра обычно значительно важнее возможности поставить сервер рядом с рабочим столом.
Есть и ещё одна причина, почему форм-фактор интересен при долгосрочном развитии инфраструктуры: возможность модернизации.
Допустим, проект сегодня использует два NVMe и одну сетевую карту. Через год появляется необходимость добавить несколько больших накопителей или второй специализированный адаптер. Если корпус и материнская плата не имеют необходимых слотов и дисковых корзин, простое добавление оборудования невозможно.
При аренде физического сервера это решается довольно просто — проект переезжает на другую конфигурацию. Поэтому запас расширения не обязательно покупать заранее на много лет.
Для собственного сервера, который компания купила и разместила в colocation, ситуация другая. Замена всей платформы обходится значительно дороже, поэтому возможность будущего расширения имеет больший вес.
Именно здесь 2U часто выглядит удачным компромиссом. Корпус ещё достаточно компактен для стойки, но предоставляет намного больше возможностей для плат расширения, накопителей и охлаждения, чем самые плотные 1U-платформы.
Однако это не значит, что 2U является лучшим выбором вообще. Для массовых веб-серверов компактный 1U может быть практически идеален. Провайдер получает высокую плотность, а клиенту всё равно не нужны дополнительные внутренние устройства.
Если машина будет выполнять одну понятную функцию, лишнее пустое пространство внутри корпуса не приносит никакой пользы.
Для систем хранения или GPU-вычислений всё наоборот. Там возможности расширения могут определять всю архитектуру, и более крупный корпус становится необходимостью.
Поэтому при аренде обычного физического сервера для сайта я бы не включала 1U или 2U в список главных критериев. Если процессор, память, накопители, сеть и условия обслуживания подходят, размер корпуса можно оставить инженерам провайдера.
Интересоваться форм-фактором стоит тогда, когда появляются специфические требования: много дисков, несколько GPU, дополнительные сетевые карты, аппаратные контроллеры или планы серьёзного расширения конфигурации.
В этом и состоит главный смысл обозначений 1U, 2U и 4U. Они рассказывают не о том, насколько быстро будет работать сайт, а о том, сколько физического пространства получила серверная платформа для оборудования, охлаждения и расширения.
Для посетителя сайта размер сервера вообще невидим. Страница одинаково открывается с машины высотой четыре сантиметра и с огромного 4U-шасси. Значение имеет то, какие компоненты находятся внутри и соответствуют ли они реальной нагрузке проекта.
